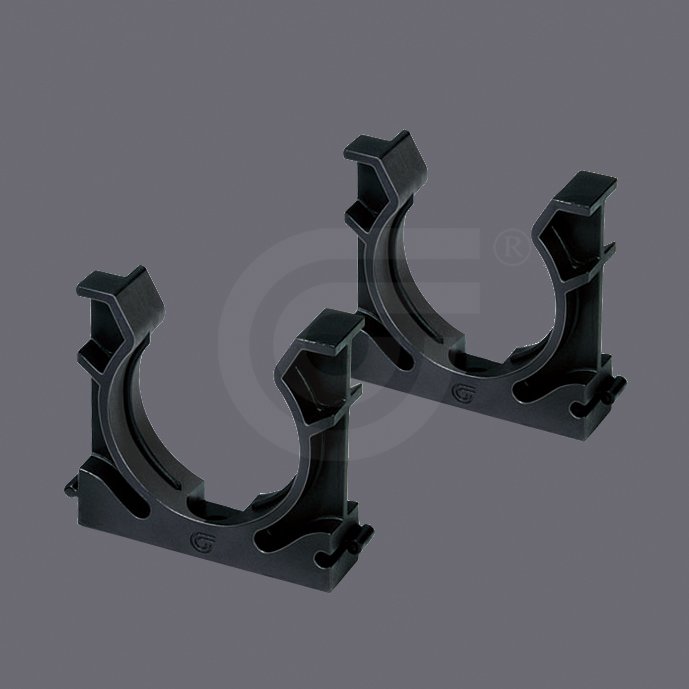

101-XFN

浪管固定座

Model : XFN

-用於固定波浪管，底座使用螺絲固定於基板上
-可串接使用，同時固定多個波浪管
-安裝容易

材質 : UL Approved Polyamide 6.6, UL94 V2
顏色 : 黑色

產業應用 : 能源, 自動化, 軌道交通, 電氣配線

庫存單位 XFN 分類 Cable Clips & Clamps, Cable Protection 產品特性：易安裝, 螺紋固定

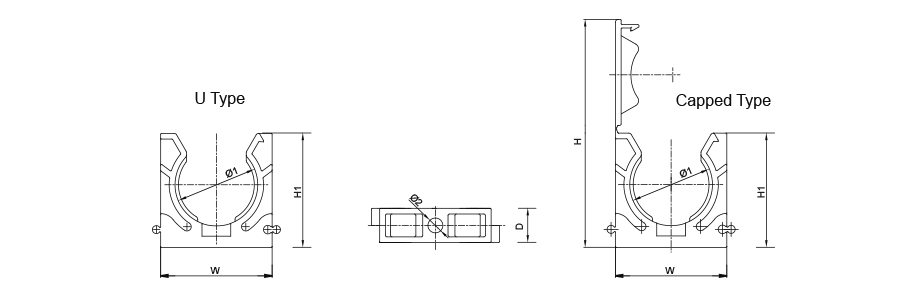

Part No.		Nominal DimensionI Suitable		Suitable Conduits	W		H		H1		D		Ø1		Ø2		Mounting
U type	Capped	mm	inch	Suitable Conduits	mm	(inch)	mm	(inch)	mm	(inch)	mm	(inch)	mm	(inch)	mm	(inch)	Screw
XFN-07	XFW-07	6.35	1/4″	NFC-07	19.5	0.77	40.9	1.61	20.6	0.81	10	0.39	Ø10.1	0.4	Ø4.5	0.18	M4 x15-30
XFN-10	XFW-10	7.94	5/ 16″	NFC-10	22.5	0.89	46.8	1.84	23.5	0.93	10	0.39	Ø13.2	0.52	Ø4.5	0.18	M4 x15-30
XFN-12	XFW-12	9.53	3/8″	NFC-12	25.4	1	52.4	2.06	26.2	1.03	10	0.39	Ø16.0	0.63	Ø4.5	0.18	M4 x15-30
XFN-17	XFW-17	12.7	1/2″	NFC-17	31	1.22	63	2.48	31	1.22	10	0.39	Ø21.5	0.85	Ø4.5	0.18	M4 x15-30
XFN-23	XFW-23	19.05	3/4″	NFC-23	38.8	1.53	79.8	3.14	40	1.57	12	0.47	Ø28.8	1.13	Ø5.5	0.22	M5 x15-30
XFN-28	XFW-28	25.4	1″	NFC-28	47	1.85	94.6	3.72	46.2	1.82	12	0.47	Ø34.8	1.37	Ø5.5	0.22	M5 x15-30
XFN-36	XFW-36	31.75	1-1/4″	NFC-36	55.5	2.2	113.3	4.46:	56	2.2	16	0.63	Ø42.8	1.69	Ø6.2	0.24	M6 x15-30
XFN-48	XFW-48	50.8	2″	NFC-48	85	2.76	140.1	5.52:	68.2	2.69	20	0.79	Ø54.8	2.16	Ø6.5	0.26	M6 x15-30
