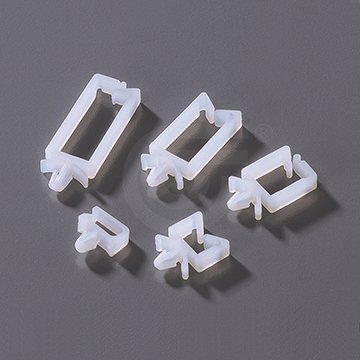

線扣式插鞘式扭線環
Model : CH
-插鞘式的設計只需插入預先鑽好洞的基板上，即可固定
– 插鞘兩旁的翼形設計可強化固定的穩定性
– 隨著電機、電子配線的複雜度與日俱遽增，使用配線固定鈕的安裝配線可以減少使用空間，常應用於機械機構或鐵路控制箱
Material : UL Approved Polyamide 6.6, UL94 V2
Color : Nature color
Specification Information
Certificate

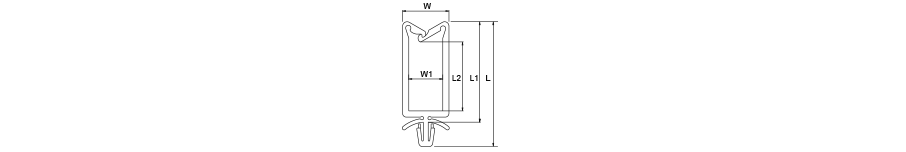

Specifications
| Part.No | A mm | A inch | B mm | B inch | C mm | C inch | D mm | D inch | Hole Diameter mm | Hole Diameter inch | Panel Thickness mm | Panel Thickness inch |
| CH-A | 18 | 0.709 | 8.8 | 0.346 | 15 | 0.59 | 11 | 0.433 | ø4.8 | 0.19 | 1.7 | 0.075 |
| CH-B | 27 | 1.063 | 17.5 | 0.689 | 15 | 0.59 | 11 | 0.433 | ø4.8 | 0.19 | 1.7 | 0.075 |
| CH-C | 35 | 1.378 | 26 | 1.024 | 15 | 0.59 | 11 | 0.433 | ø4.8 | 0.19 | 1.7 | 0.075 |
